Micrometals cores 美克顿铁粉芯磁环>>射频应用铁粉芯磁环>>T12-1
T12-1

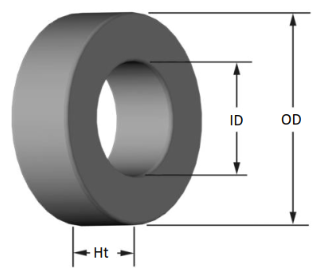

DIMENSIONS
SIZE Uncoated Coated
Nominal: Max:
OD  3.18 0.125  3.30  0.130
ID  1.57 0.062 1.45 0.057
Ht  1.27 0.050  1.40  0.055
　 　 　 　 　
　 　 　 　 　
Magnetic Dimensions
Ae cm2 Ie cm Ve cm3 WA cm2 sa cm2
0.0100  0.750  0.00770  0.0165 0.395
　 　 　 　 　 　 　 　 　 　
　 　 　 　 INDUCTANCE 　 　 　
ui AL value (nH/N2) Test conditions
20 4.8±10% 1 MHz . 0.11V( N = 25 #36AWG)
　 　 　
　 　 　 　 Coating/Pkg 　 　 　
Coating Type Voltage Breakdown
(min.)		 Limit Package Quantity
Parylene C  500 Vrms,60Hz 3 mA，5 s 250000 Pcs/Box
　 　 　 　 Micrometals Powder Core Solutions
　 　 　 　
