ZW42915TC

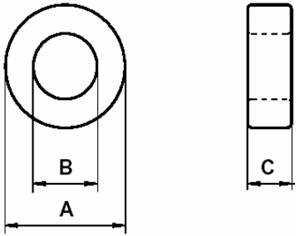

DIMENSIONS

		(mm)		Uncoated		Coated		Coated
$说明: 说明: \\Mac\Home\2017年12月8日前索尼电脑D盘公司资料\07.04.15\建站资料\sendust.cn\1.png$				Nominal		Min		Max
		OD(A)		29		28.35		30.15
		ID(B)		19		17.85		19.65
		Ht(C)		15.2		14.99		16.21

		Eff.Parameters
		A_e mm²			l_e mm		V_e mm³
		74.9			73.2		5481
INDUCTANCE
AL value(nH/T²)	Test conditions
12894±30%	10KHz		0.5mT(For N=5,use0.3mA),25℃
ELECTRICAL LOSSES
tan δ/Ui	Production lot limit Average		Test conditions
≤3.5·10^-6	≤3·10^-6		10KHz			0.5mT,25℃
≤55·10^-6	≤45·10^-6		100KHz
COATING
Epoxy rated for 200℃ continuous operation.
Voltage breakdown rating 2000 V Min Wire-to-Wire.
