    Micrometals cores 美克顿铁粉芯磁环
　

电源滤波器和功率变换应用的铁粉芯磁环 - T14A至T38


　
---

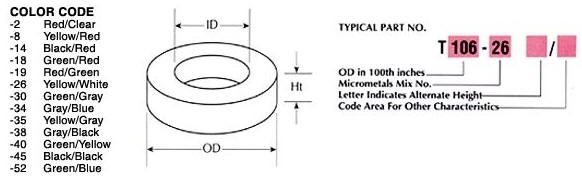

MAGNETIC DIMENSIONS
MICROMETALS
Part No.
AL
nH/N2
OD
in/mm
ID
in/mm
Ht
in/mm

cm
A
 cm2
V
 cm3
T14-26A 12.5 .135/3.43 .067/1.70 .060/1.52 .810 .012 .0098
T14-45A 16.5
T14-52A 11.5
---
T16-2 2.2 .160/4.06 .078/1.98 .060/1.52 .930 .015 .014
T16-8/90 6.0
T16-18 9.5
T16-26 14.5
T16-40 12.5
T16-45 17.0
T16-52 13.5
---
T20-2 2.5 .200/5.08 .088/2.24 .070/1.78 1.15 .023 .026
T20-8/90 7.8
T20-18 13.0
T20-26 18.5
T20-40 16.0
T20-45 22.5
T20-52 17.5

T22-26 38.5 .223/5.66 .097/2.46 .143/3.63 1.28 .052 .067
T22-52 38.5

T25-2 3.4 .255/6.48 .120/3.05 .096/2.44 1.50 .037 .055
T25-8/90 10.0
T25-18 17.0
T25-26 24.5
T25-40 20.5
T25-45 31.0
T25-52 23.0

T26-8/90 24.0 .265/6.73 .105/2.67 .190/4.83 1.47 .090 .133
T26-18 41.5
T26-26 57.0
T26-45 77.0
T26-52 56.0

T27-2 3.3 .280/7.11 .151/3.84 .128/3.25 1.71 .047 .080
T27-8/90 11.5
T27-18 18.5
T27-26 27.5
T27-52 25.5

T30-2 4.3 .307/7.80 .151/3.84 .128/3.25 1.84 .060 .110
T30-8/90 14.0
T30-18 22.0
T30-26 33.5
T30-40 28.0
T30-45 40.5
T30-52 30.5

T32-52 35.0 .327/8.31 .169/4.29 .158/4.01 1.96 .073 .144

T37-2 4.0 .375/9.53 .205/5.21 .128/3.25 2.31 .064 .147
T37-8/90 12.0
T37-18 19.0
T37-19 19.0
T37-26 28.5
T37-40 24.5
T37-45 34.0
T37-52 26.0

T38-2 7.4 .375/9.53 .175/4.45 .190/4.83 2.18 .114 .248
T38-8/90 20.0
T38-18 36.0
T38-19 36.0
T38-26 49.0

T38-40 41.5 .375/9.53 .175/4.45 .190/4.83 2.18 .114 .248
T38-45 65.0
T38-52 49.0
